Автоматический электрообогрев стрелочных переводов в соответствии с требованиями ТМП 410617. Исключает отказы стрелок из-за снега и льда при температурах до −45°C.
Защита стрелок от снега и льда

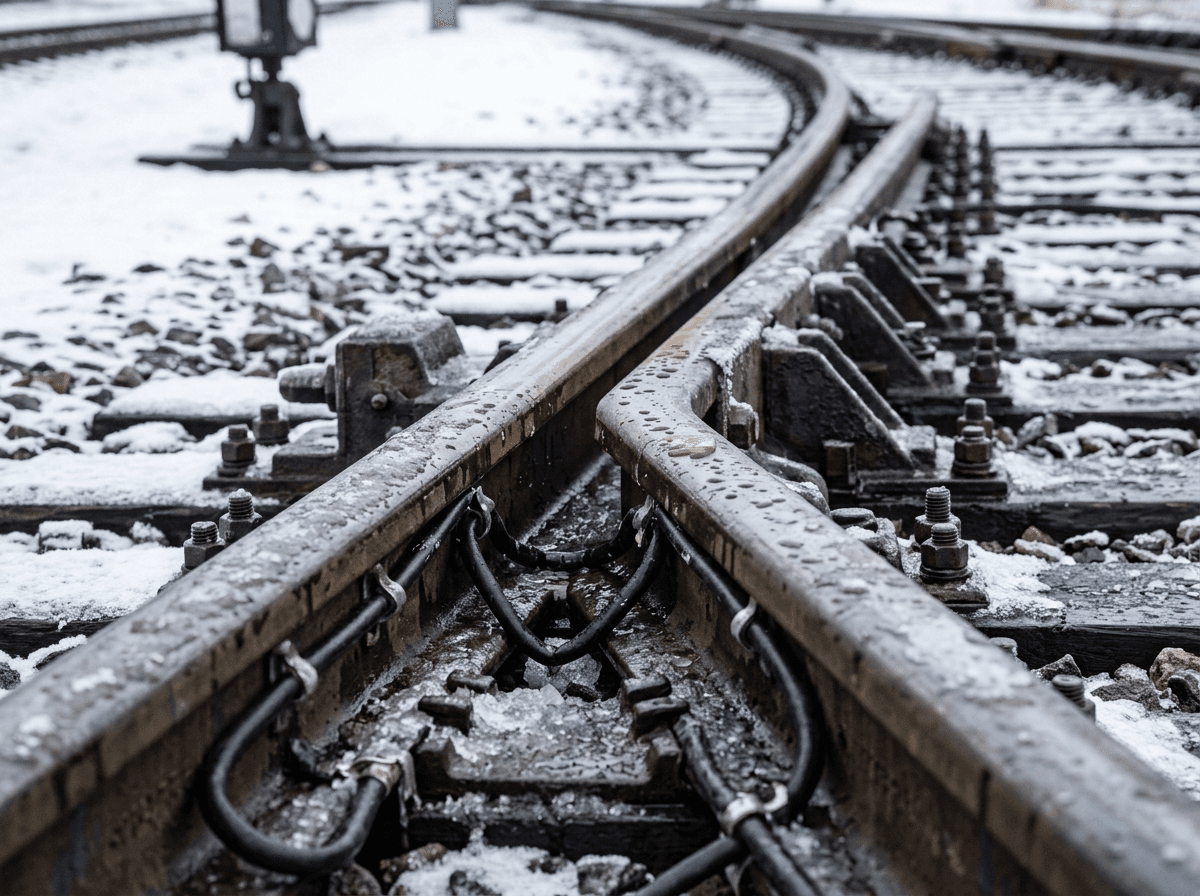

СЭИТ-04M — модернизированная версия системы электрообогрева стрелочных переводов, разработанная в соответствии с требованиями ОАО «РЖД». Система обеспечивает автоматический обогрев ходовых планок, остряков и крестовин, предотвращая заклинивание стрелок в зимних условиях. Нагревательные элементы изготовлены из нержавеющей стали и рассчитаны на 20+ лет работы при перепадах температур от −45°C до +65°C.
Система внесена в реестр допущенных к применению на инфраструктуре ОАО «РЖД» (ТМП 410617). Исключает согласовательные риски.
Нагревательные элементы сохраняют работоспособность при экстремальных морозах Сибири и Урала.
ПЛК автоматически включает обогрев при температуре ниже порогового значения и отключает после просыхания.
Зонный обогрев: шкаф управляет каждым каналом независимо. Потребление снижается на 30–40% по сравнению с нерегулируемыми системами.
Контроль тока, температуры и состояния каждого нагревательного элемента. Диагностика обрыва или короткого замыкания.
Конструкция оптимизирована под «окна» технологического обслуживания РЖД. Монтаж одного стрелочного перевода — 6–8 часов.
Датчик температуры воздуха фиксирует снижение ниже порогового значения (+2°C по умолчанию).
Контроллер шкафа управления формирует сигнал на включение нагревательных секций по каждому каналу.
Резистивные нагревательные элементы (230 В, 50 Гц) разогревают ходовые планки и остряки до +5°C.
SCADA фиксирует время работы, потреблённую энергию и любые отклонения. Отчёт — по запросу.
Резистивные элементы из нержавеющей стали, мощность 300–400 Вт/м, рабочее напряжение 230 В.
ПЛК + силовые контакторы, степень защиты IP54, встроенный ИБП, DIN-рейка.
PT100 или NTC, диапазон −60°C...+85°C, монтаж на рельсе или в шкафу.
Контроль тока каждого канала, защита от перегрузки и короткого замыкания.
GSM/GPRS или RS-485 для передачи данных на центральный диспетчерский пункт.
Энергонезависимая память на 6 месяцев, хранение данных температуры, тока, событий.
Световая и звуковая сигнализация при отказе нагревательного элемента или потере связи.
Крепёж, гермовводы, кабель КНРЭ/ПВС, соединительные муфты — всё включено в поставку.
Характеристики приведены для стандартной конфигурации СЭИТ-04M. Возможна адаптация под нестандартные типы стрелочных переводов.
Основной документ, регулирующий допуск к применению на инфраструктуре ОАО «РЖД».
Требования к коммутационному оборудованию шкафа управления.
Требования к электромонтажу силовых кабелей и заземлению.
Требования к надёжности стрелочных переводов.
Строительные нормы для электрооборудования и кабельных трасс.
Регламент технического обслуживания путевых устройств.

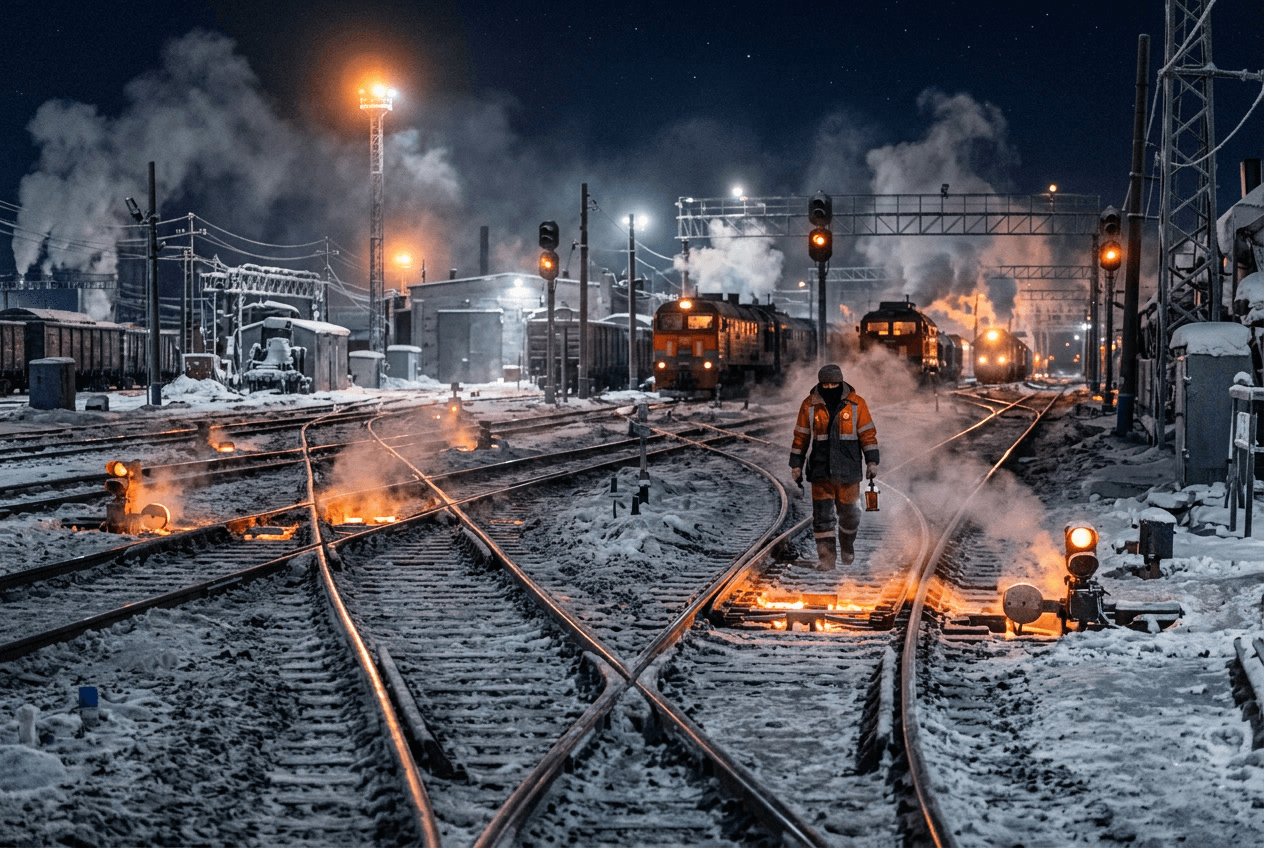

32 стрелочных перевода. Экстремальные морозы до −47°C. Интеграция с АСУ-ТП станции.

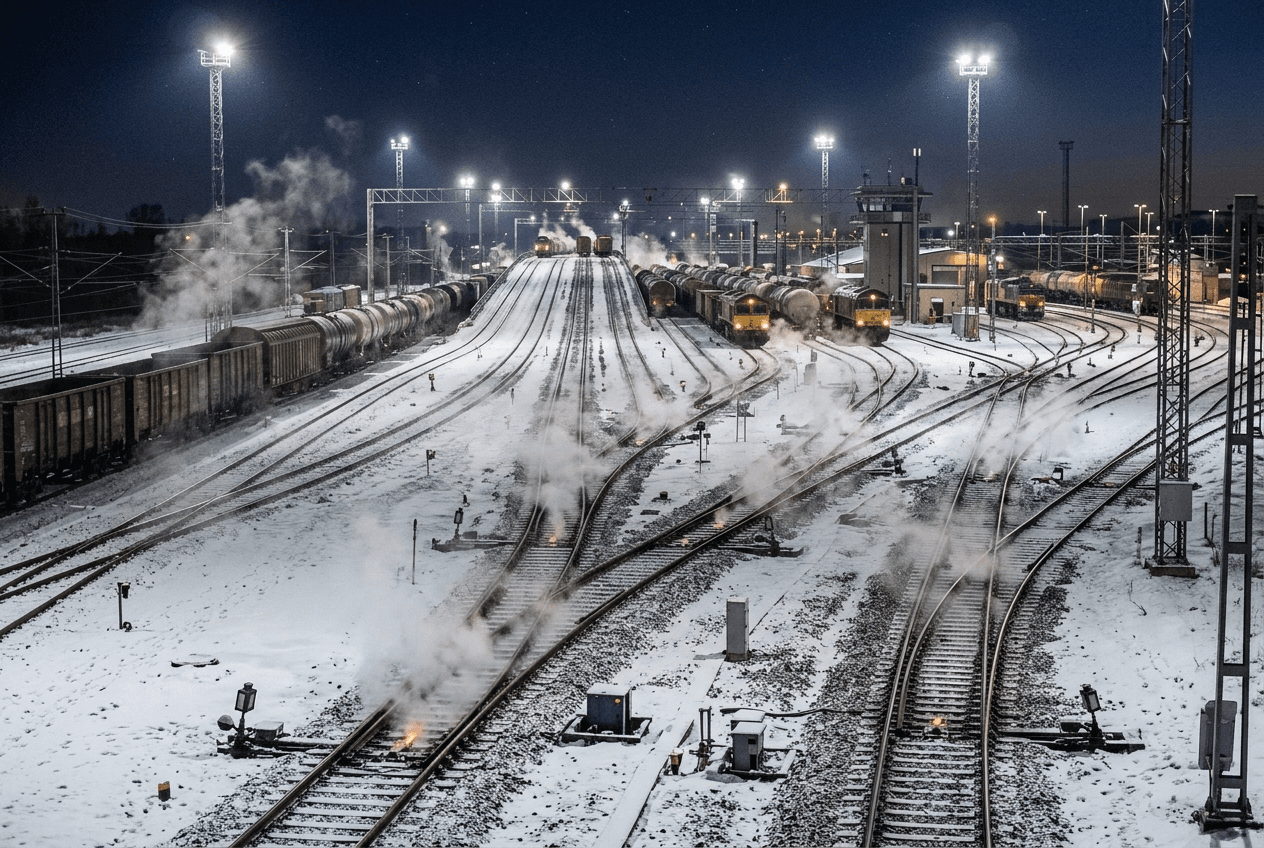

48 стрелок на горке. Непрерывный режим работы, высокие нагрузки на нагревательные элементы.

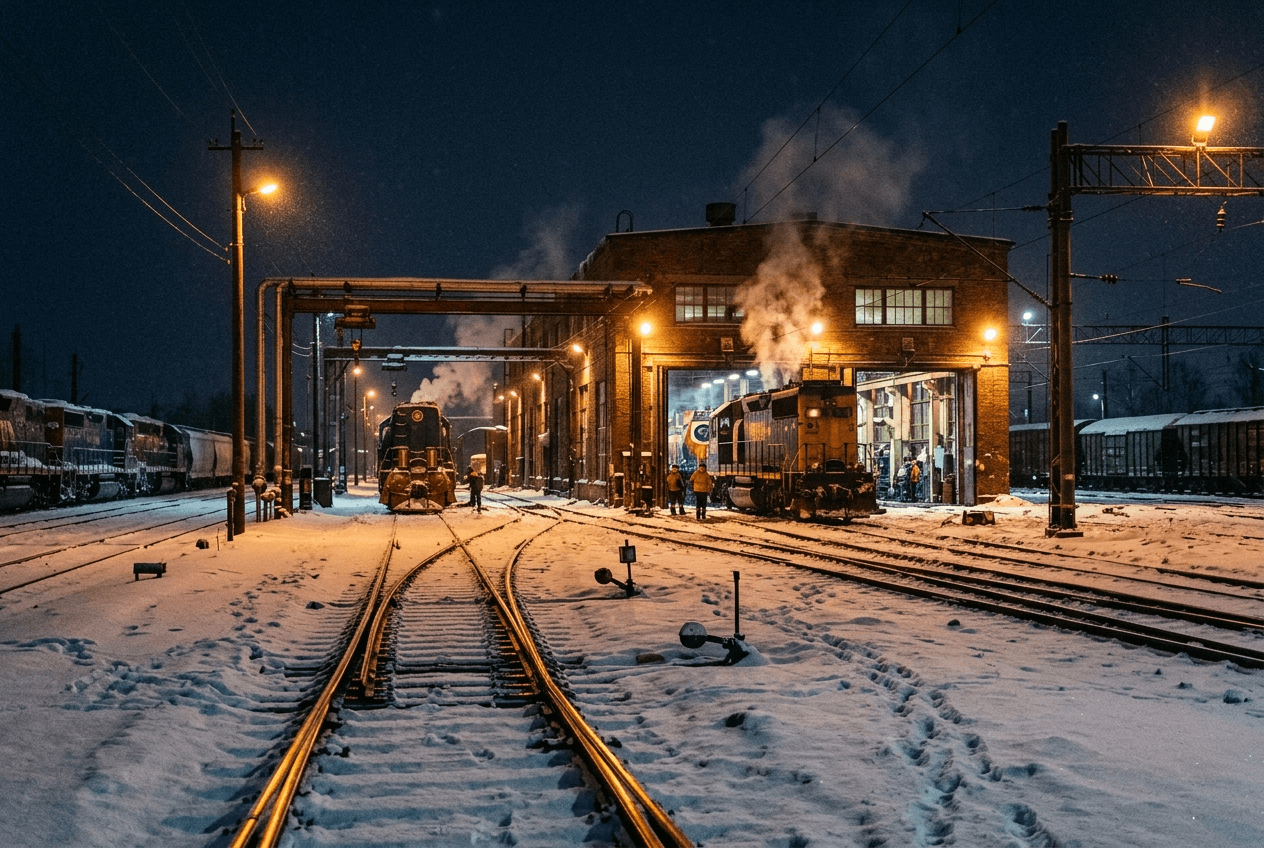

16 стрелочных переводов в депо. Интеграция с диспетчерским центром, SMS-оповещение.
Укажите количество стрелочных переводов и регион — подготовим спецификацию и смету в течение 2 рабочих дней.
